典型石油化工装置工艺流程图——乙烯产业链装置流程图

发表时间: 2024-02-23 11:18:36

作者: 化学工业

浏览: 326

石油化工装置是一个复杂的系统工程,涉及到工艺、设备、安全、环保、电仪等子系统。每个系统都与装置的产品质量、平稳生产及安全环保息息相关,因此每一部分都至关重要!本期重点分享石油化工装置中乙烯产业链典型装置的工艺流程图。

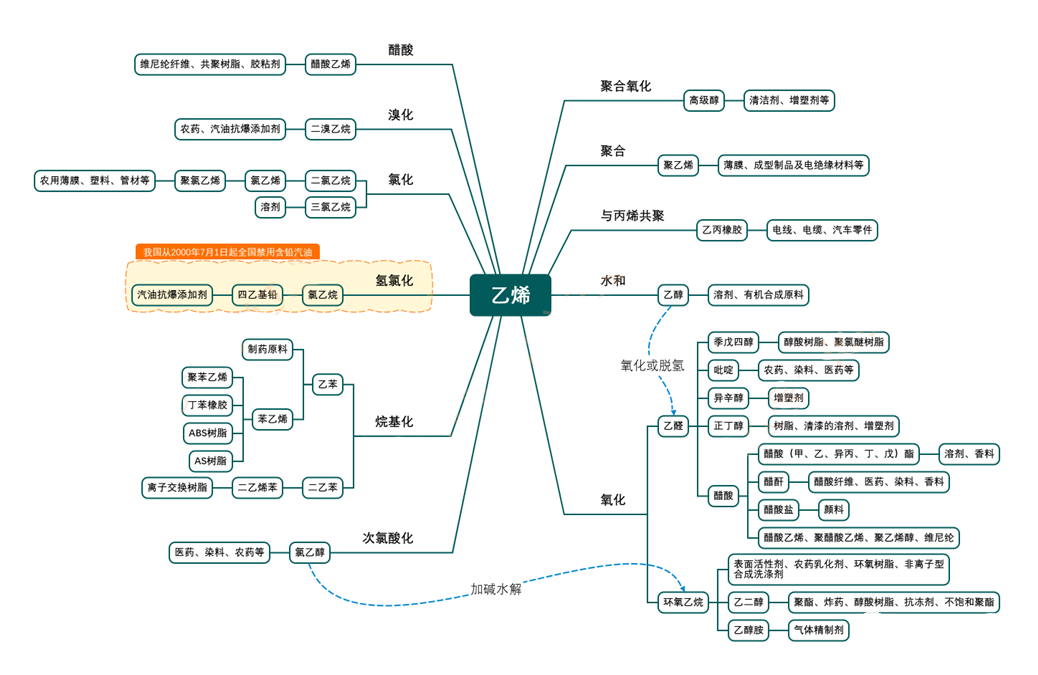

1、乙烯产业链流程图

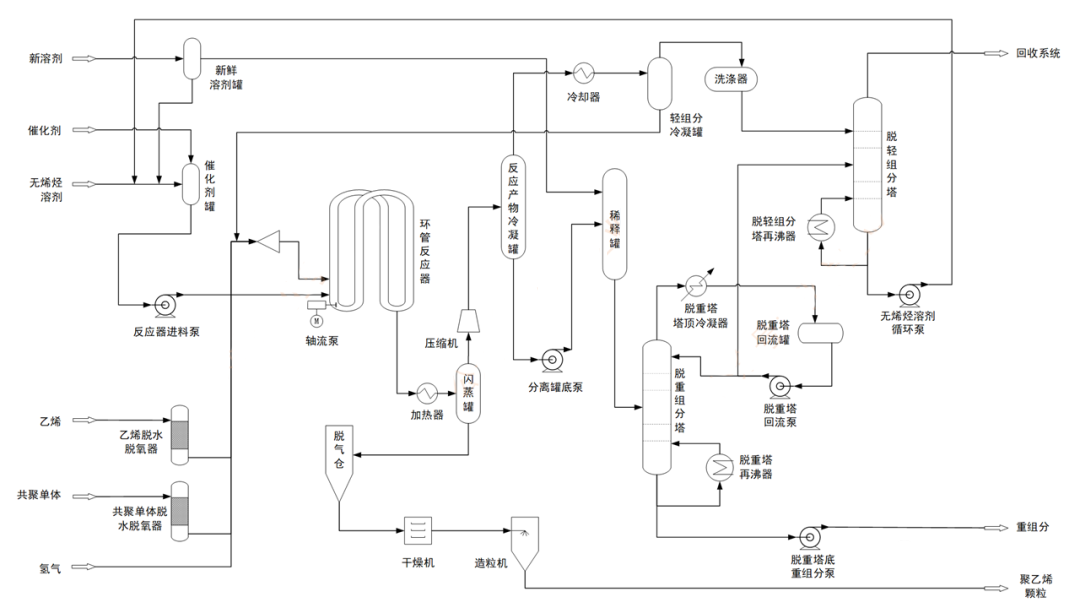

2、聚乙烯工艺流程图—CX技术

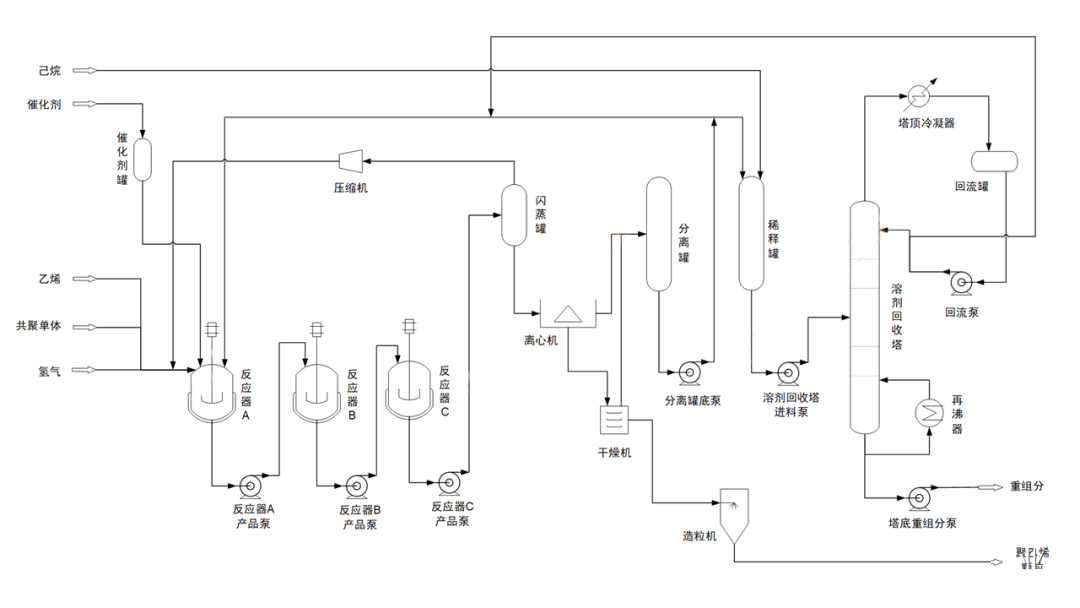

3、聚乙烯工艺流程图—Hostalen技术

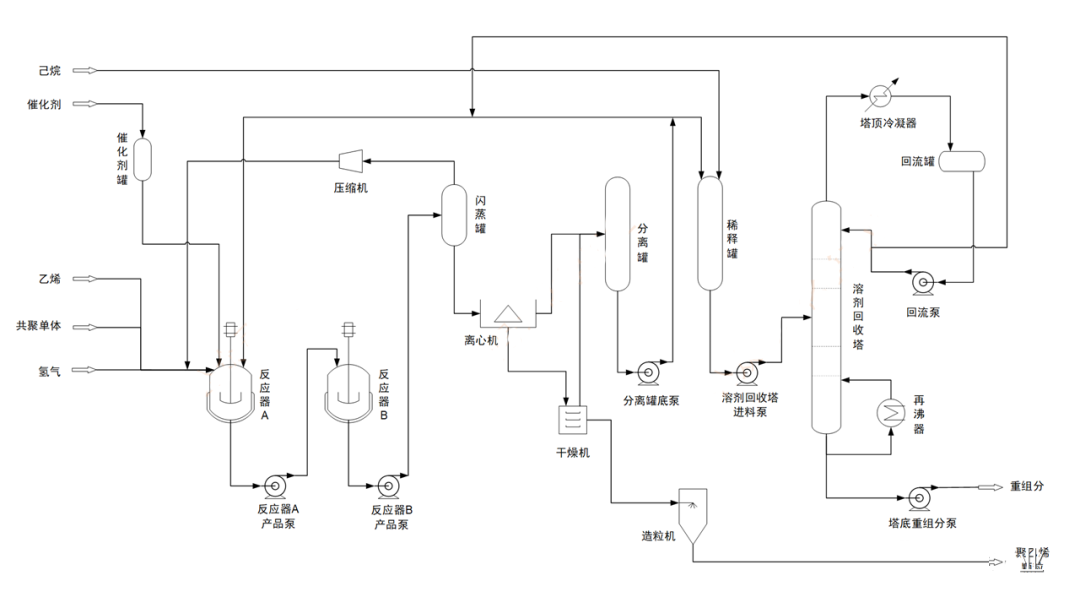

4、聚乙烯工艺流程图—Innovese技术

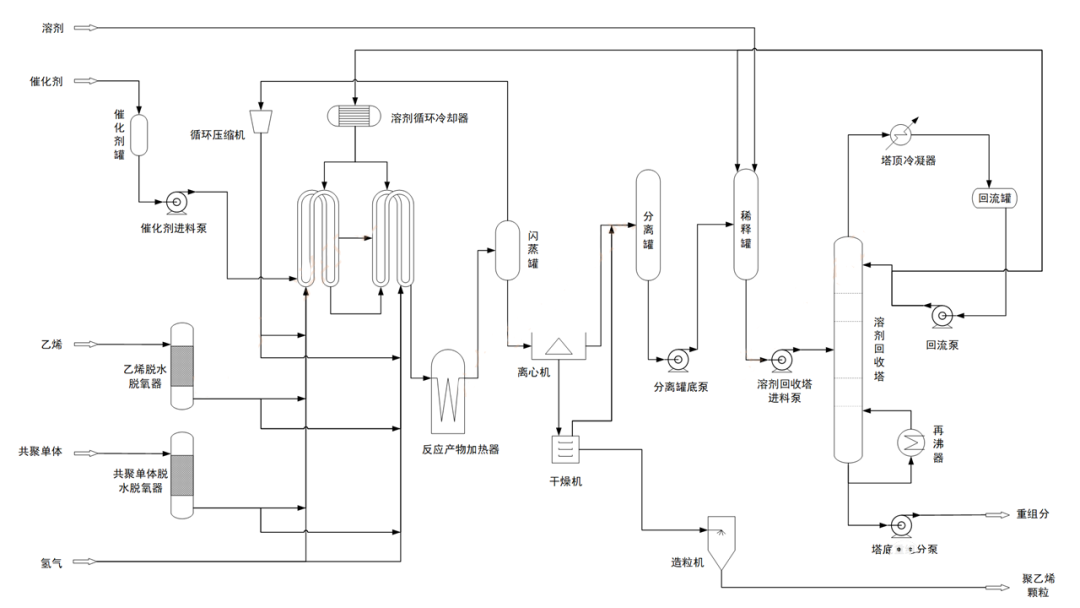

5、聚乙烯工艺流程图—Chevron Phillips技术

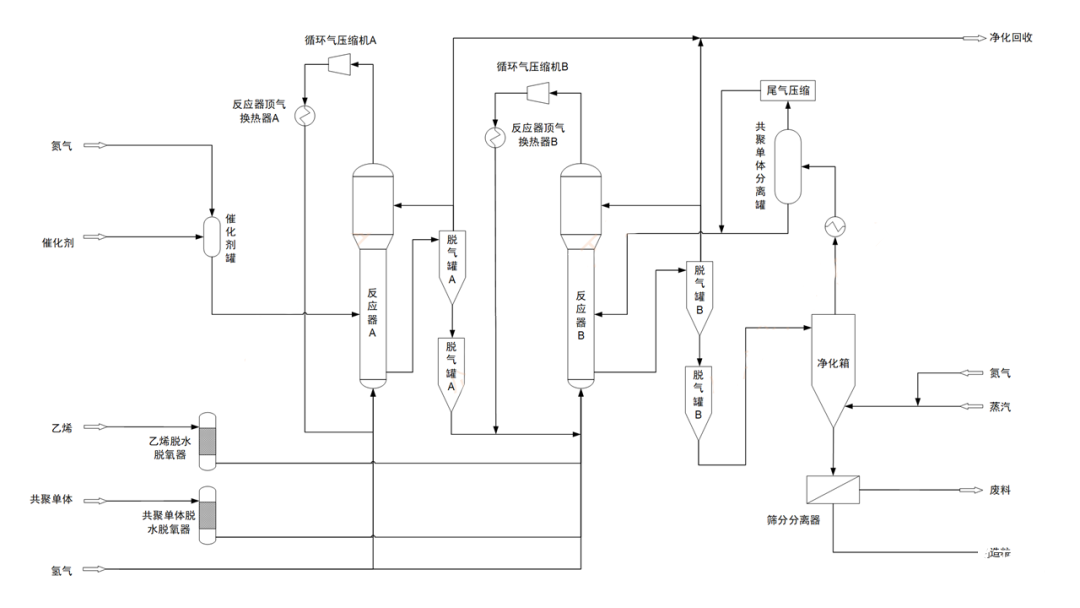

6、聚乙烯工艺流程图—Unipol技术

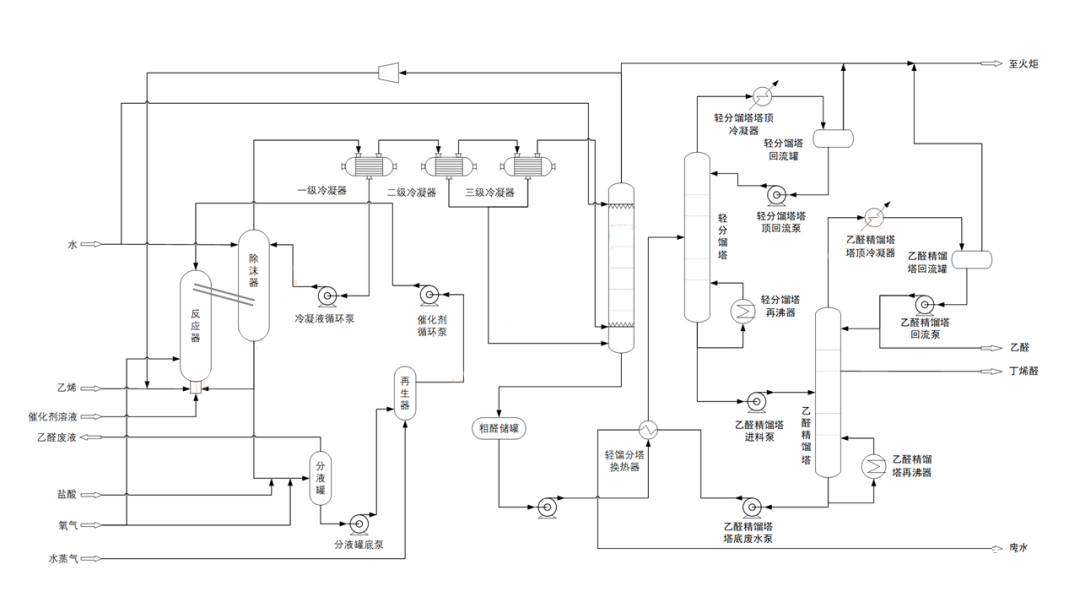

7、乙醛工艺流程图

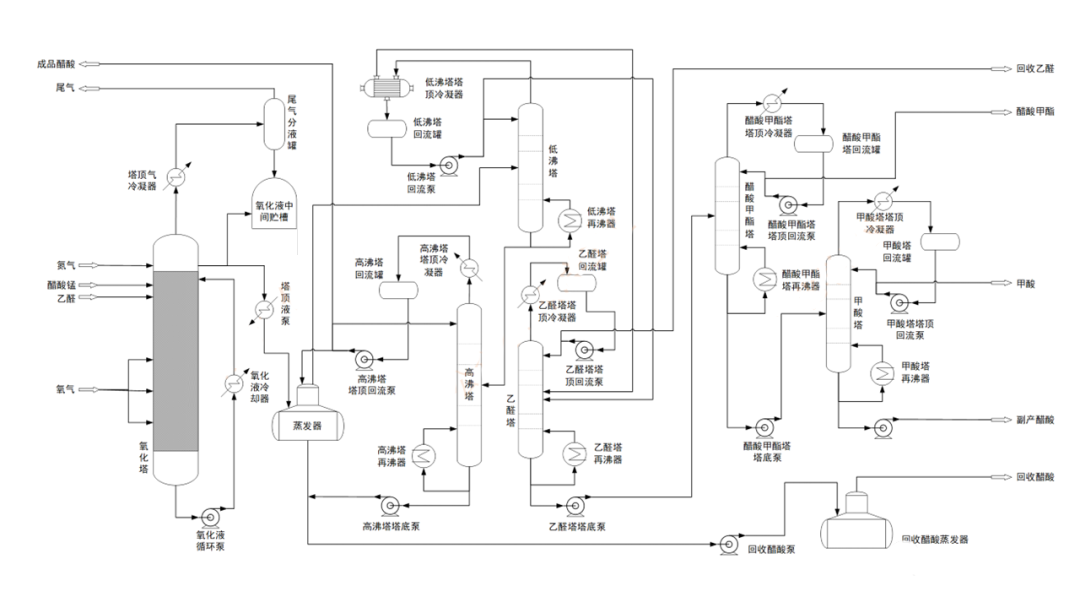

8、醋酸工艺流程图




来源:化学工业
